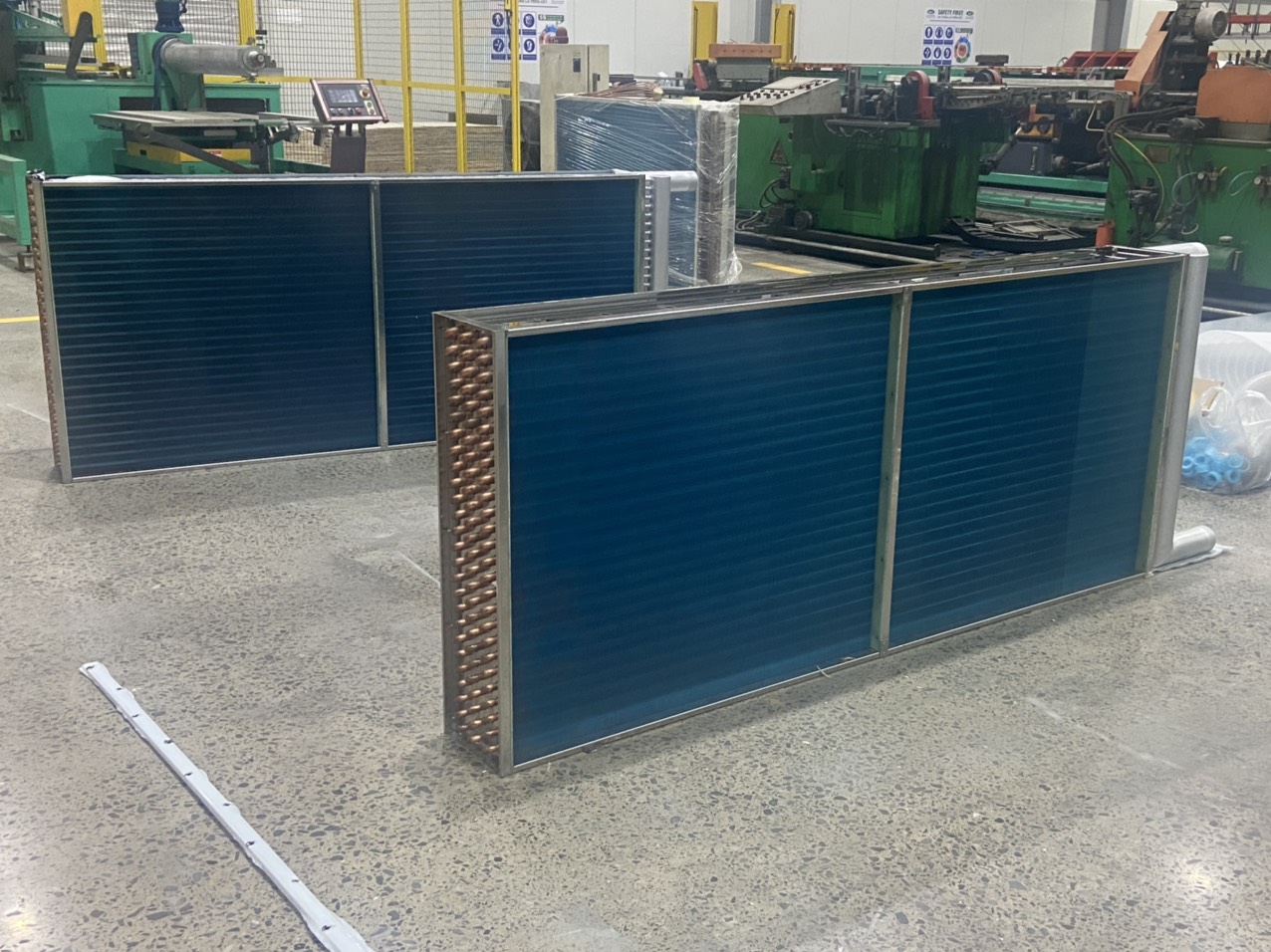

Cooling coil
Cooling coil (dàn lạnh/dàn coil làm mát ) là bộ phận trao đổi nhiệt quan trọng trong thiết bị xử lý không khí AHU (Air Handling Unit), Máy lạnh . Nó có nhiệm vụ làm lạnh không khí trước khi cấp vào không gian điều hòa.
Nó hoạt động bằng cách truyền nhiệt từ không khí ấm sang chất lạnh, giúp không khí ngưng tụ hơi ẩm và giảm nhiệt độ.
- DX Coil (Direct Expansion): Môi chất lạnh (gas) bay hơi trực tiếp trong ống, thường dùng trong AHU, FCU, máy lạnh tủ đứng.
- Chilled Water Coil: Sử dụng nước lạnh (từ Chiller) để làm mát không khí, phổ biến trong các hệ thống điều hòa trung tâm quy mô lớn.
- Ứng dụng: cho AHU (Air Handling Unit), FCU (Fan Coil Unit), máy lạnh chính xác, dàn lạnh công nghiệp.
Chúng Tôi Công Ty Khải Thịnh Gia Công Cooling Coil
DÀN TRAO ĐỔI NHIỆT -COIL DÀN LẠNH AHU –DÀN COIL DX – DÀN COIL STEAM THEO YÊU CẦU
Tel: 0933 892 060 -0908353743
Dàn trao đổi nhiệt AHU nước / gas , Máy lạnh, hơi ( steam)…
Kích thước theo yêu cầu: dàn coil nóng, dàn coil lạnh, coil dàn lạnh ahu Trane , coil dàn lạnh AHU Carrier,Daikin, York, B&A ,Saiver…

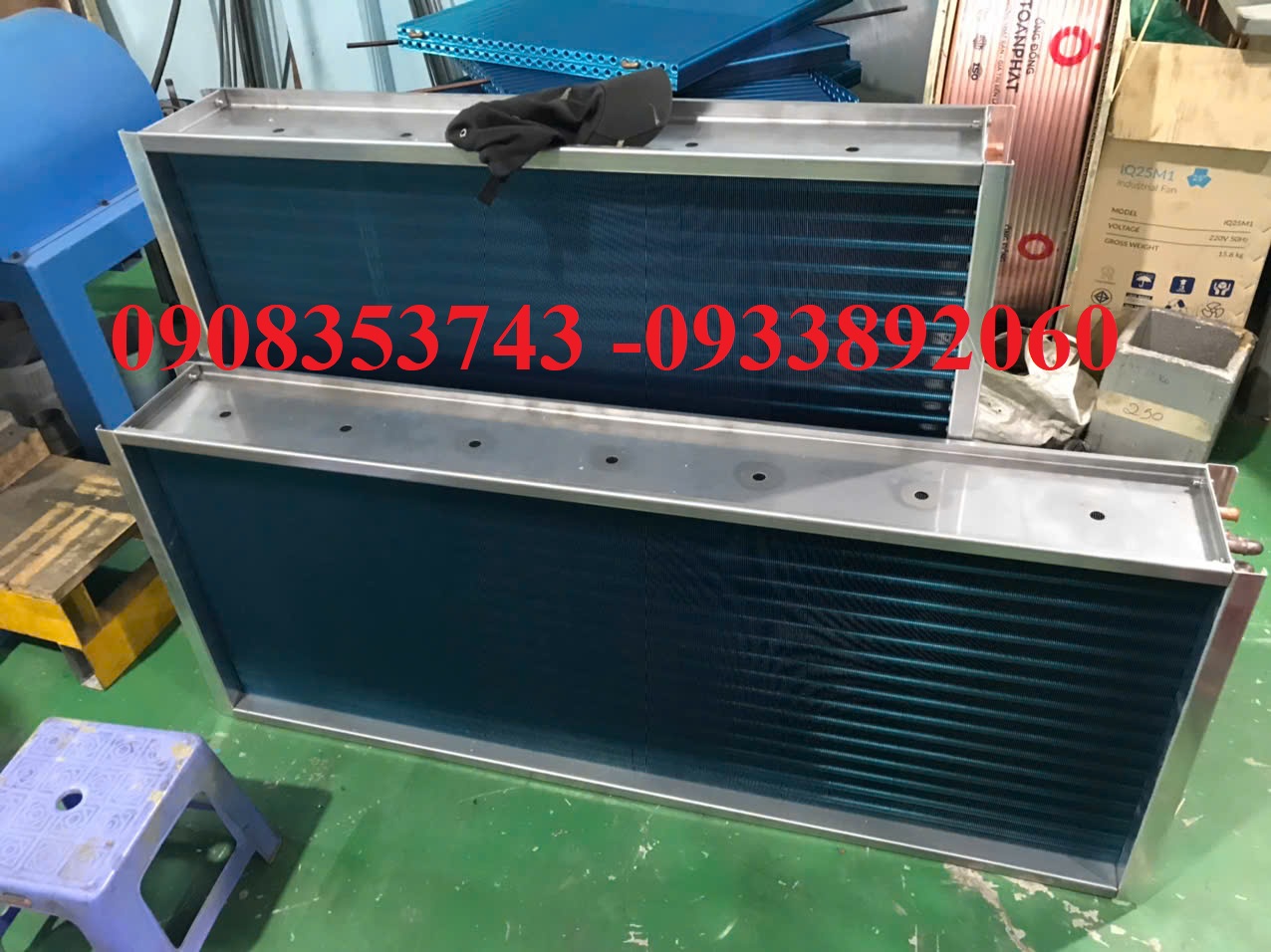

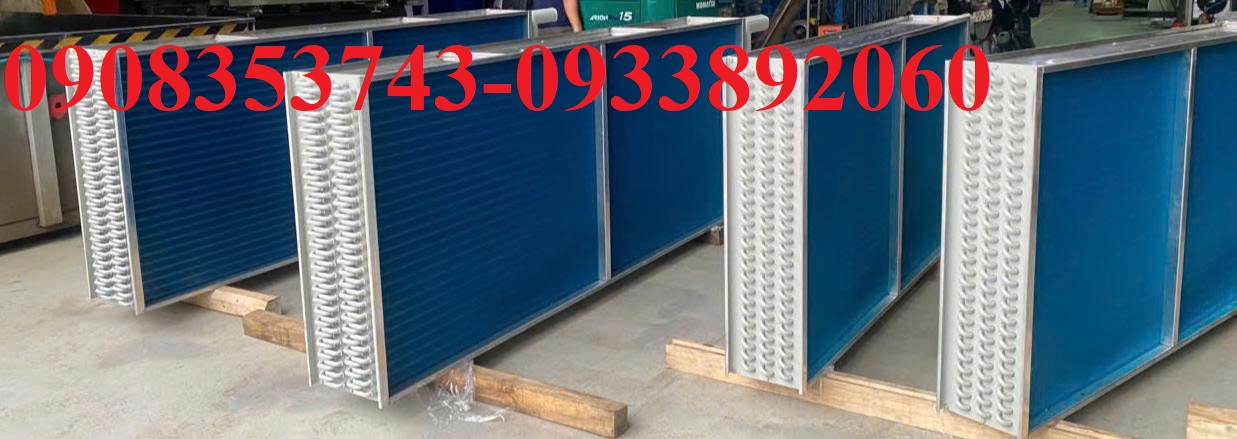

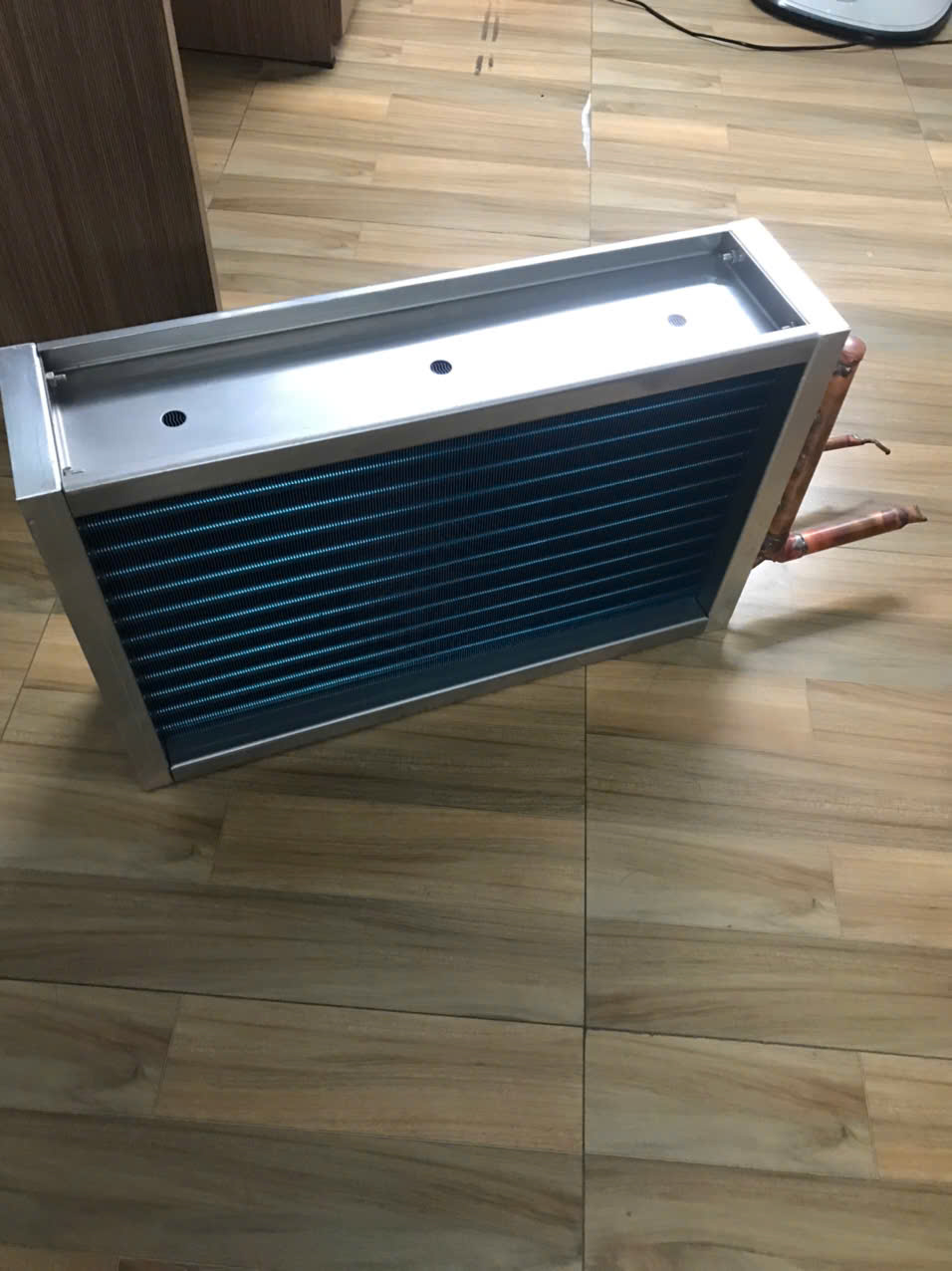

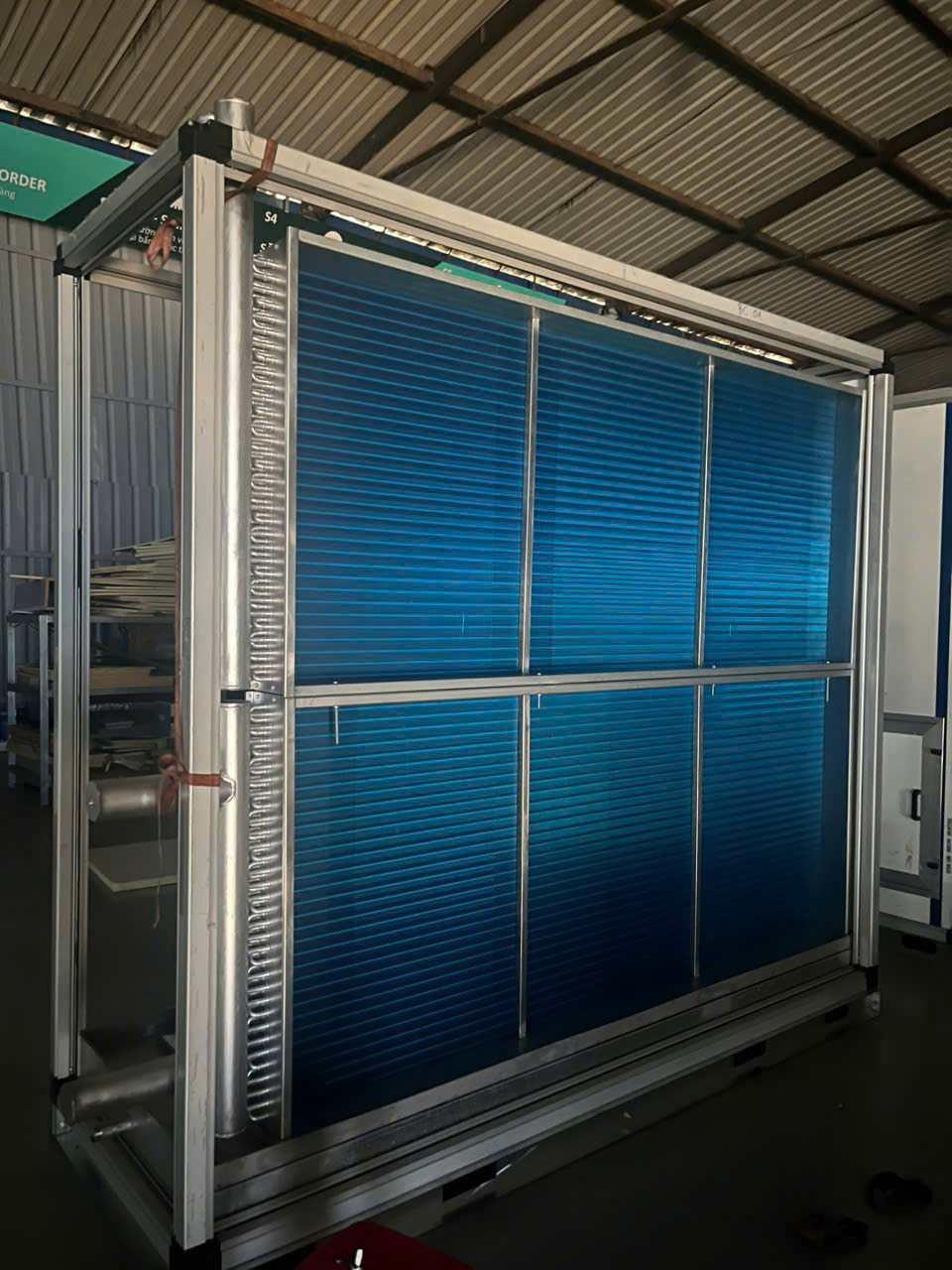

Dàn coil AHU: Dàn coil nước lạnh cho AHU, Dàn coil nước nóng cho AHU, Dàn coil gas lạnh cho AHU, Dàn coil hơi, Dàn trao đổi nhiệt Chiller
Với tất cả dàn trao đổi nhiệt: ống đồng cánh nhôm, ống đồng cánh nhôm phủ hydrophylic, epoxy ,phủ promek chống ăn mòn, ống đồng cánh đồng, với số hàng ống từ 1 đến 12 rows, bước cánh lá tản nhiệt 8-14 Fin/Inch sẽ đáp ứng nhu cầu thay thế và thiết kế mới với công suất yêu cầu.
Quy cách:
– Ống đồng 9.52 dày 0,4 – 0,6 mm – lá nhôm xanh/ trắng dày 0.15 mm
– Ống đồng 12.7 dày 0,45 mm – lá nhôm xanh/ trắng dày 0.15 mm
– Ống gộp thép – Đồng.
CÔNG TY TNHH CƠ ĐIỆN LẠNH KHẢI THỊNH
D/C: 2/A3 Cộng Hòa, P.Bảy Hiền, Tp HCM
Web: www.khaithinhree.com.vn
Mail: khaithinh13@gmail.com
Tel: 0933 892 060 -0908353743
DÀN TRAO ĐỔI NHIỆT -COIL DÀN LẠNH AHU –DÀN COIL DX – DÀN COIL STEAM THEO YÊU CẦU
Tel: 0933 892 060 -0908353743
Dàn trao đổi nhiệt AHU nước / gas , Máy lạnh, hơi ( steam)…
Kích thước theo yêu cầu: dàn coil nóng, dàn coil lạnh, coil dàn lạnh ahu Trane , coil dàn lạnh AHU Carrier,Daikin, York, B&A ,Saiver…
Dàn coil AHU: Dàn coil nước lạnh cho AHU, Dàn coil nước nóng cho AHU, Dàn coil gas lạnh cho AHU, Dàn coil hơi, Dàn trao đổi nhiệt Chiller
Với tất cả dàn trao đổi nhiệt: ống đồng cánh nhôm, ống đồng cánh nhôm phủ hydrophylic, epoxy ,phủ promek chống ăn mòn, ống đồng cánh đồng, với số hàng ống từ 1 đến 12 rows, bước cánh lá tản nhiệt 8-14 Fin/Inch sẽ đáp ứng nhu cầu thay thế và thiết kế mới với công suất yêu cầu.
Quy cách:
– Ống đồng 9.52 dày 0,4 – 0,6 mm – lá nhôm xanh/ trắng dày 0.15 mm
– Ống đồng 12.7 dày 0,45 mm – lá nhôm xanh/ trắng dày 0.15 mm
– Ống gộp thép – Đồng.
| ĐƯỜNG KÍNH ỐNG | ĐỘ DÀY ỐNG | BƯỚC ỐNG | KIỂU CÁNH | VẬT LIỆU CÁNH | FPI |
| Ống 9.52 mm | 0.4 mm | 25mm x 21.65mm | Lượn sóng | Nhôm xanh dày 0.15mm
| 8, 10, 12, 14 |
| (3/8″TUBES) | 0.6 mm | ||||
| Ống 12.7 mm | 0.45 mm | 31.75mm x 27.5mm | Lượn sóng | Nhôm xanh dày 0.15mm
| 8, 10, 12, 14 |
| (1/2″TUBES) | 0.6 mm | ||||
| 0.7mm | |||||
| VẬT LIỆU KHUNG | CHỐNG ĂN MÒN | ||||
| Tôn mạ kẽm | Sơn epoxy | ||||
| SS304 | Hydrophilic | ||||
| SS201 | Sơn Promek | ||||
| Tôn sơn tĩnh điện |
COIL OPTIONS
Chilled or Hot Water Coil – Type WC
Rows: 1, 2, 3, 4, 5, 6, 8, 10, 12
Fin Height: 6” to 60”
Fin Length: 12” to 240”
Fin Spacing:
1/2” – 8 to 14 fins per inch
Fin Thickness ALUMINUM:
1/2″ – 0.006”
Fin Thickness COPPER:
1/2” – 0.006”
5/8” – 0.006” or 0.008” or 0.010”
Tube O.D.Tube Thickness:
1/2” – 0.017” or 0.025”
Tube Spacing Face x Row:
1/2” – 1.25”x1.083”
Casing:
16 or 14 GA Galvanized Steel
304, 316 Stainless Steel
Max. Std. Operating Conditions: 250 PSIG 300° F
